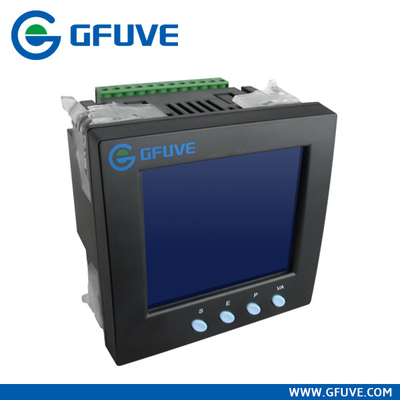

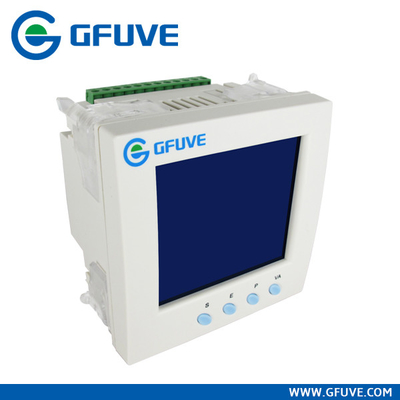

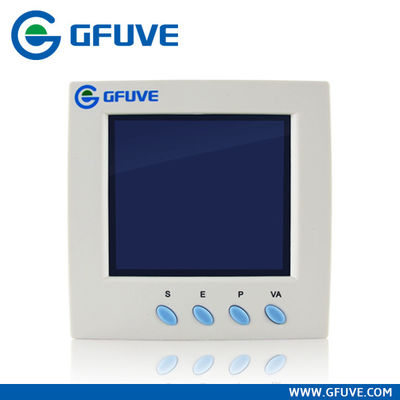

FU2200A multifunctionele Machtsmeter met Gegevensregistreerapparaat & RJ45

FU2200A multifunctionele Machtsmeter met Gegevensregistreerapparaat

Inleiding

De FU2200A-reeks is een waaier van economische nog hoogst functionele multifunctionele macht en energiemeters in drie stadia die door GFUVE worden vervaardigd. Deze meters verstrekken uitstekende waarde voor de controle van macht en energiebeheerssystemen. De 2200A-reeks kan als gegevens worden gebruikt verzamelt apparaten voor intelligente machtsdistributie of van de installatieautomatisering systemen. Al gecontroleerde gegevens zijn beschikbaar via een standaard digitale RS485-communicatie haven die het protocol van Modbus in werking stellen RTU. Met een brede waaier van modellen om te kiezen van, biedt de 2200A-reeks onvergelijkelijke waarde en functionaliteit aan.

Eigenschappen

· Waar-RMS die Parameters meten.

· ANSI en van CEI 0.5 Nauwkeurigheidsklasse.

· De Analyse van de machtskwaliteit.

· 4 kwadrantenergie;

· 4MB geheugen aan boord;

· Gegevensregistreren

· Hoge snelheid RS485, Ethernet-(facultatieve) Haven;

· Maatregelen Individuele Boventonen van tweede tot 63th (facultatief);

· Moduleontwerp;

· TOU, 4 Tarieven, 12 Seizoenen, 14 Programma's

· Klassen belangrijke Garantie.

· Met beheerssoftware

Toepassingen

· Het meten van distributievoeders, transformatoren, generators, condensatorbanken en motoren.

· Middelgroot en laag voltagesystemen.

· Commercieel, industrieel, nut.

· De analyse van de machtskwaliteit.

Metingsparameters

Voltage (ph-N); Voltage (ph-Ph); Huidig; Frequentie; PF; Active Power (W); Reactieve Macht (Q); Duidelijke Macht, (facultatieve) 2~63thharmonics

Boventonen

Totale boventoneninhoud van fase-voltage

Totale boventoneninhoud van stroom

2rd~63ste boventoneninhoud van fase-Voltage (RS485-output)

2rd~63ste boventoneninhoud van stroom (RS485-output)

Maximumwaarde & Minimumwaarde

Max. waarde voor voltage/stroom

Max. waarde voor actieve macht

Max. waarde voor reactieve macht

Max. waarde voor duidelijke macht

Min. waarde voor voltage/stroom

Min. waarde voor actieve macht

Min. waarde voor reactieve macht

Min. waarde voor duidelijke macht

Berekening

Voorwaartse actieve machtsenergie

Omgekeerde actieve machtsenergie

Voorwaartse actieve machtsenergie

Omgekeerde reactieve machtsenergie

Het meten van Waaier

0~400V, 0~6A, 45~65Hz, -1~0~1

Het meten van Nauwkeurigheid

Voltage: 0.5%RD±0.05%FS

Stroom: 0.5%RD±0.05%FS

Active Power: 0.5%RD±0.05%FS

Reactieve Macht: 1.5%RD +0.05%FS

Duidelijke macht: 0.5%RD +0.1%FS

Machtsfactor: 0.5%RD

Frequentie: 0.05%RD

Actieve Energie: 0.5%

De maximumvraag

Ia, Ib, Ic, ΣP_totaal, ΣQ_totaal, ΣS_totaal, 15 minuten

Vertoning

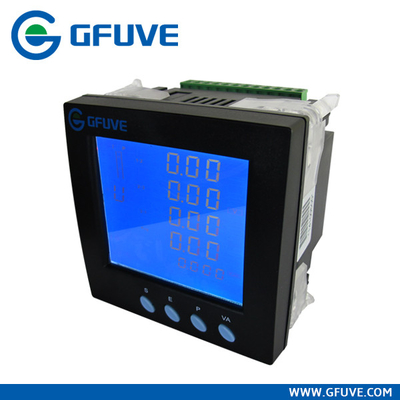

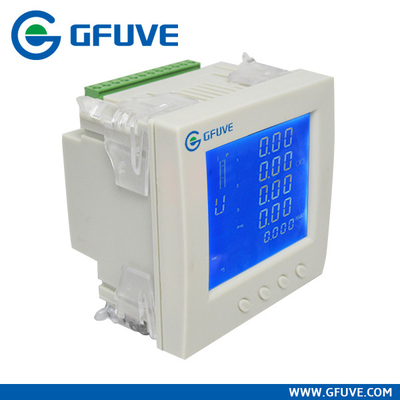

Brede het schermhoek, Lichtblauwe back-lit LCD Vertoning, 5 Vertoningencijfers. 4 verrichtingssleutels.

Geheugen

Standaard2m geheugen, dat tot 4M wordt uitgebreid;

Het kan willekeurig opslaggegevens van 1minute aan 60minutes-intervallen worden geplaatst, Standaardfabriek 15minutes in één registreertoestel van groepsgegevens.

Het kan registreertoestel niet minder dan 4 (voltage, stroom, macht, machtsfactor etc.) en vier (vooruit keert de actieve machtsenergie, Omgekeerde actieve machtsenergie, Voorwaartse actieve machtsenergie, reactieve machtsenergie om) kanaliseren, registrerend keer 1 om de 15 minuten, minstens 1 jaar gegevens, door de communicatie te lezen haven; u kunt gegevensonderdelen selecteren wat u door software moet worden opgeslagen;

Mededeling

Rs-485 de steun van de interfacehaven, (128) Voorzien van een netwerk 32, communicatie modBus-RTU protocol.

Energieimpuls

verstrekt de actieve & reactieve output van de energieimpuls. De impulsparameters kunnen zijn kiezen, uitstrekken zich: 0.1~10000kWh/kvarh. Droge contactoutput (1A*100V).

Gegevensverzameling (Uitbreiding)

Elke FM-K2 module kan 2 manieren worden verzameld van contacten en het tellen.

Controle (Uitbreidingsmodule)

Elke FM-K2 verstrekt 2 relaisoutput, die door mededeling of de gemeten parameters kan worden gecontroleerd.

Analoge Output (Uitbreidingsmodule)

Elke FM-A20 module verstrekt 2 manieren van de output van gelijkstroom 4~20mA, kan het de functie-relaties over parameters worden geplaatst.

Verbindingswijze

3P4W, 3P4W BAL, 3P3W, 3P3W BAL;

Programmeerbaar

Het meten van Systeem: 3P4W/3P3W enz.

Transformatieverhouding: PT 1~10000; CT 1~10000.

Mededeling

RS485, Bauds: 1200~57600, Norm 38400; (Facultatieve) Ethernethaven

Afmeting

Opzettend Comité: 96 X 96mm

Steun

Comité Steun

Trepanning: 92 X 92mm

Voeding (AC/DC)

AC85~400V/DC85~330V,

Machtsconsumptie: <4va>

Arbeidsvoorwaarde

Temperatuur: -25 ~ 55 °C

Vochtigheid: 20% ~ 95%RH, zonder condensatie

Garantie

Drie jaar garantie
