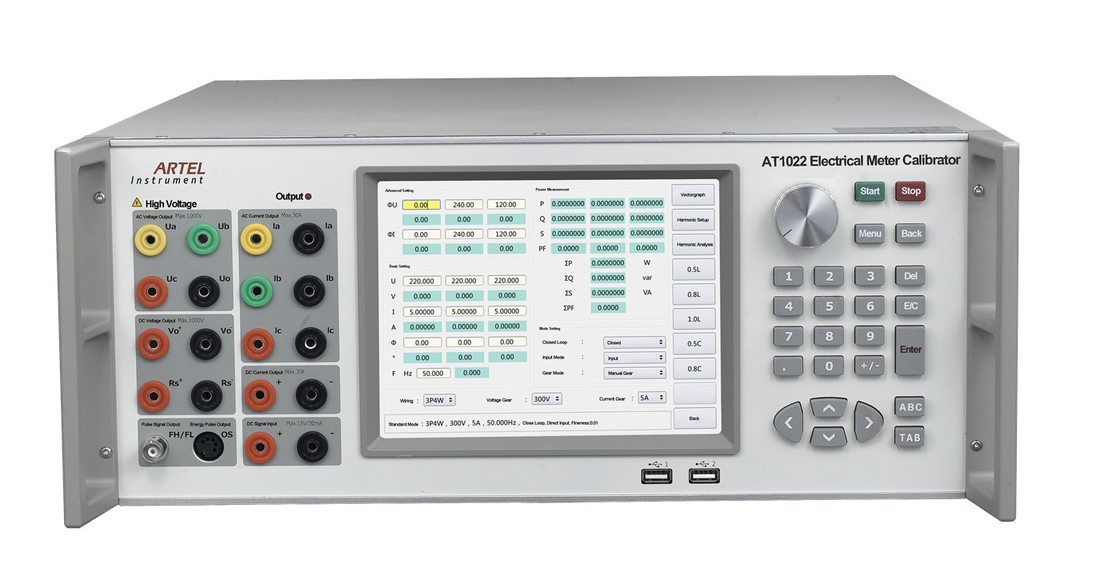

3 de Meterskalibermeters van de fase Elektrotest met Draadloze Eindcontrole

3 de Meterskalibermeters van de fase Elektrotest met Draadloze Eindcontrole

Gebruik:

AT1022 is geschikt voor de metingsministeries van onderzoeksinstelling, die post, het bedrijf van het machtsnet, spoorweg, grote industriële en mijnondernemingen en nationale metingsinstelling produceert op alle niveaus.

Hoofdfunctie

Kalibreer etc. het wijzen van op meter, digitale meter, elektrische omvormer, energiemeter;
Kalibreer AC bemonstering RTU;
Output 2nd~63ste boventonen;

Hoofdeigenschap

Het modulaire ontwerp, kalibreert etc. het wijzen van op meter, elektroomvormer, RTU;
het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken;
Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT1022 één van beide stand-alone verrichting, PC steunen

controle of handige draadloze eindcontrole;
Communiceer met geteste meters door RS485;
Bereken automatisch de fout van meter en omvormer, en de verwante gegevens kunnen door worden gedownload

U-schijf;
Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeert toont;
Ontdek automatisch, diagnostiseer en alarm voor mislukking.
Online ver bijwerkend, bereik software gemakkelijk het bijwerken;
Steun het kalibreren door userself.

Type:

AT1022C elektrische meterkalibermeter. Klasse 0.05

AT1022B elektrische meterkalibermeter. Klasse 0.1

AC grote Voltageoutput:

Waaier: (Fase A) 30V, 100V, 300V, 660V, 1000V;
(Fase B, C) 30V, 100V, 300V, 660V;
Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna; Faseer A 1000V: (0~100) %RG;
Het aanpassen graad: 0.01%RG, 0.1%RG, 1%RG, en 10% RG voor optie;
Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)
Vervorming: ≤0.2% (niet capacitieve lading);
Maximum outputlading: 30V en hogere toestellen; 20VA elke fase;
Metingsnauwkeurigheid: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)

AC kleine Voltageoutput:

Waaier: Faseer A: 75mV, 300mV, 750mV, 3V, 7.5V;
Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier;
Het aanpassen waaier: 0.01%RG, 0.1%RG, 1%RG, en 10% RG voor optie;
Stabiliteit: 0.02%/2min;
Vervorming: ≤0.2% (niet capacitieve lading);
Maximum outputlading: ≥25mA;
Metingsnauwkeurigheid: 0.1%RG;

AC Huidige output:

Waaier: (Fase A) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A;
(Fase B, C) 200mA, 500mA, 2A, 5A, 10A, 30A;
Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;
Het aanpassen graad: 0.01%RG, 0.1%RG, 1%RG, en 10% RG voor optie;
Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)
Vervorming: ≤0.2% (niet capacitieve lading);
Maximum outputlading: 20VA (30A toestel); 50mA en onder toestel: ≥15V;
Metingsnauwkeurigheid: 200mA en boven toestellen: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1);
50mA en onder toestellen: 0.1%RG (Klasse 0.1);

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)
De actieve/reactieve nauwkeurigheid van de machtsmeting: 0.05%RG;

Faseoutput

Output het aanpassen waaier: 0°~360°;
Output het aanpassen graad: 10°, 1°, 0.1°, 0.01° voor optie;
Resolutie: 0.01°;
Metingsnauwkeurigheid: 0.05°.

De output van de machtsfactor:

Het aanpassen waaier: -1 ~ 0 ~ +1;
Het meten van resolutie: 0.0001;
Metingsnauwkeurigheid: 0.0005

Frequentieoutput

Het aanpassen van waaier: 40Hz ~70Hz;
Output het aanpassen graad: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz voor optie;
Resolutie: 0.001Hz;
Nauwkeurigheid: 0.002 Herz.

Het harmonische plaatsen

Harmonische orde: 2de ~63rd;
Harmonische omvang: 0~40%;
Harmonische hoek: 0°~359.99°;
Harmonische vastgestelde fout: 2de ~31st: ≤±0.1%, 32ste ~63rd: ≤±0.2%;

Gelijkstroom-Voltageoutput

Waaier: 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;
Het aanpassen waaier: (0~120) %RG; 1000V: (0~100) %RG
Het aanpassen graad: 0.01%RG, 0.1%RG, 1%RG, en 10% RG;
Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)
Outputlading: 20V en boven waaiers ≥10mA; 5V en onder ranges≥50mA;
Metingsnauwkeurigheid: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)
Rimpelingsinhoud: neen meer dan 1%.

De Huidige output van gelijkstroom

Waaier: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A;
Het aanpassen waaier: (0~120) %RG;
Het aanpassen graad: 0.01%RG, 0.1%RG, 1%RG, en 10% RG;
Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)
Outputlading: 25A: 25VA; 5~10A: 2V; 1A en lager toestel ≥30V;
Metingsnauwkeurigheid: 10mA en boven waaiers: 0.05%RG, 0.1%RG; 1mA, 3mA waaiers: 0.1%RG;
Rimpelingsinhoud: neen meer dan 1%.

Gelijkstroom-de meting van het inputvoltage

Waaier: ±10V;
Het meten van waaier: (0-150) %RG;
Basisfoutengrens: 0.02%RG
Rimpeling die fout meet: (5%RD + 0.1%), verwijst RD naar rimpeling gemeten waarde;
Resolutie: 0.001%RG.

Gelijkstroom-ingangsstroommeting

Waaier: ±20mA;
Het meten van waaier: (0-150) %RG;
Basisfoutengrens: ±0.02%RG
Rimpeling die fout meet: ± (5%RD + 0.1%), verwijst RD naar rimpeling gemeten waarde;
Resolutie: 0.001%RG.

De meting van de energiefout:

De actieve grens van de energie basisfout:
0.05%RD (Voltage 15V~660V, Huidige 0.05A~36A, PF≥0.5);
0.1%RD (Voltage 15V~660V, Huidige 0.02A~0.05A, PF=1);
De reactieve grens van de energie basisfout:
0.1%RD (Voltage 15V~660V, Huidige 0.05A~36A, PF≥0.5);
0.2%RD (Voltage 15V~660V, Huidige 0.02A~0.05A, PF=1);

Andere parameters:

Voeding: 90-265VAC/DC; AC 220V ±15% of 110V ±15%
Machtsfrequentie: 50Hz~60Hz
Machtsconsumptie: 50VA~1000VA
Milieuvoorwaarde: 20℃~30℃, Vochtigheid: RH≤85%
Opslagmilieu: -20℃~50℃
Grootte: 600mm (L) × 440mm (W) × 176mm (H)
Gewicht: 28kg
