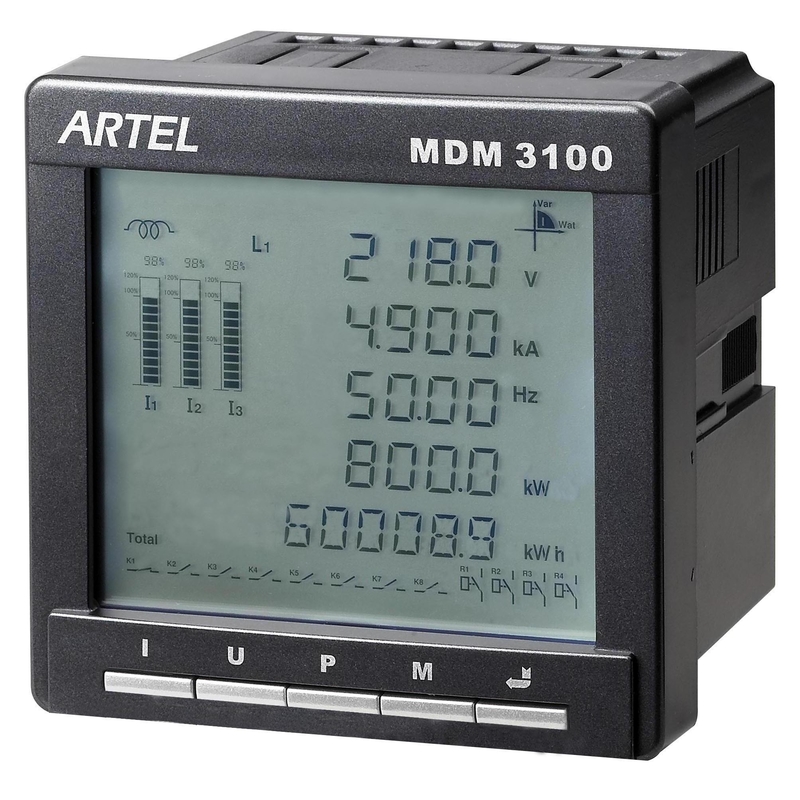

Gegevensopslag, de Harmonische Meter van de Analyse Krachtige Multifunctionele Macht met Facultatieve Modules

Punt

Beschrijving

Hoofdeenheid

Real time

meting

Fasevoltage

Fasevoltage, gemiddeld fasevoltage

Netspanning

Netspanning, gemiddelde netspanning

Huidig

Fase Huidige, gemiddelde fase

Stroom, nul opeenvolgingsstroom

Active Power

Fase actieve Macht, fase 3

actieve totale Macht

Reactieve Macht

Fase reactieve Macht, fase 3

reactieve totale Macht

Duidelijke Macht

Fase duidelijke Macht, fase 3

duidelijke totale Macht

Macht 4 kwadrant

Macht 4 kwadrant

Frequentie

Systeemfrequentie

Machtsfactor

De factor van de fasemacht, 3 fasetotaal

Machtsfactor

De vraagstatistiek

De vraag

de 3 fase actieve/reactieve vraag

Macht, de vraag duidelijke Macht

Energielezing

Actieve energie

Ingevoerde, uitgevoerde en netto actief

energie, 1 kanaal actieve energie

impulsoutput

Reactieve energie

Ingevoerde, uitgevoerde en netto reactief

energie, 1 kanaal reactieve energie

impulsoutput

Het multitarief factureren

Multitariefopstelling

Tijdvertoning

Echt - tijdvertoning

Jaar/maand/dag/uur/minuut/tweede

Datacommunicatie

Rs-485 mededeling

1 protocol modbus-RTU

Facultatieve Module

Ver signaal

inputmodule

8 kanalen

Statusopsporing, SOE-gebeurtenisverslag

De module van de relaisoutput

4 programmeerbare kanalen
overlimit/underlimit alarm

Programmeerbaar over/onder grenswaarde

voor echt - tijdmeting, Voltleeftijd

Huidige uit zijn evenwicht gebrachte verhouding, de vraag

waarde, boventonen, ver signaal.

Het bevel van overlimit/underlimit

kan door Com worden gelezen. Haven.

Analoge outputmodule

4 programmeerbare kanalen

4-20mA of 0-5V

De module van de gegevensopslag

Opslagcapaciteit: 2GB

Echte opslag - tijd gemeten waarde binnen

cyclus, uit zijn evenwicht gebracht Voltage/Stroom

verhouding, de vraagwaarde, boventonen,

en ver signaal.

Harmonisch

analysemodule

Totale harmonische vervorming

voor Voltage/Stroom

3 fase, enige fase, neutrale lijn

Zelfs/oneven

harmonische vervorming

Harmonische vervorming (tweede aan drieënzestigste)

Fundermental

Voltage/Stroom

Omvang, fasehoek

Fundermental

actieve/reactieve macht

De hoek van de omvangsfase

Individuele boventonen,

Huidige K-factor

Profibus

mededeling

module

1channel

Protocol profibus-DP

Ethernet

voorzien van een netwerk

mededeling

module

1channel

10M/100M aanpasbaar

TCP/IP protocol

Parameters

Vertoning

Richting

Nauwkeurigheid

Voltage

0~9999kV

Class0.2

Huidig

0~9999kA

Class0.2

Machtsfactor

-1~+1

Richting

Klasse 1

Frequentie

45~65Hz

0.01Hz

Active Power

-9999~9999Mw

Richting

Class0.5

Reactieve Macht

-9999~9999MVAr

Richting

Class0.5

Duidelijke Macht

0~9999MVA

Class0.5

De actieve Vraag

-9999~9999MW

Klasse 1

De reactieve Vraag

-9999~9999MVAr

Klasse 1

Actieve Energie

0~9999999.99MWh

Richting

Klasse 1

Reactieve Energie

0~9999999.99MVArh

Richting

Klasse 2

Fasehoek

0.0°~359.9°

Richting

Klasse 2

Huidige totale harmonische %

0~100%

Klasse 2

Voltage totale harmonische %

0~100%

Klasse 2

Huidige Input

Ingangsstroom: 0~5A (de Huidige waarde kan opstelling zijn)

Metingswerkingsgebied: 0.5%~120%In

Overbelastingscapaciteit: 2 X schatte onophoudelijk, 100A/1s niet onophoudelijk

Machtsconsumptie: ≤0.2VA per fase

Voltageinput

Inputvoltage: 0~400VAC (l-n), 0~693VAC (l-l) (de Voltagewaarde kan opstelling zijn)

Systeemfrequentie: 45~65Hz

Metingswerkingsgebied: 3%~120%Un

Overbelastingscapaciteit: 2 X schatte ononderbroken, niet doorlopende 2500V/1s

Machtsconsumptie: ≤0.5VA per fase

(Facultatieve) schakelaarstatus

Inputkanalen:

Inputtype:

Geïsoleerd Voltage:

8 kanalen

Droog contact

2500VAC

(Facultatieve) relaisoutput

Outputkanalen

4 programmeerbare kanalen

Outputtype

Mechanisch contact, constant op output

Contactcapaciteit

5A/250VAC

Analoge (facultatieve) Output

Nr van output

4 programmeerbare kanalen

Outputsignaal

4~20mA of 0~5V

Reactietijd

≤400ms

Impulsoutput (norm)

Nr van output

2 kanalen (actieve/reactieve energie elk)

Periodieke Com. Haven (norm)

Nr van output

1 haven rs-485

Communicatie protocol

Protocol modbus-RTU

Baudstarief

2400.4800.9600.19200.38400 bps

Profibuscom. (Facultatieve) module

Nr van Kanalen

1channel

Communicatie protocol

Protocol profibus-DP

(De facultatieve) Module van het Ethernetvoorzien van een netwerk

Nr van output

1 kanaal 10M/100M aanpassings

Communicatie protocol

TCP/IP protocol

Andere parameters

Hulpkracht

85~265VAC/DC

Vertoningsmodule

LCD de vertoningshelderheid kan worden aangepast

Temperaturen. het afdrijven factor

Weersta Voltage (input tegen output)

Bedraag machtsconsumptie

Verrichtingstemperatuur

Opslagtemperatuur

Verrichtingsvochtigheid

Verontreinigingsklasse

Materiaal van huisvesting

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

2 klasse

Brandbaarheidsacc. Aan UL94V0

Hoofdeenheid

96 x 96 x 86mm

Dimensionale Grootte: Hoofdunit+-module

96 x 96 x 122mm

Installatiegrootte:

91 x 91mm
