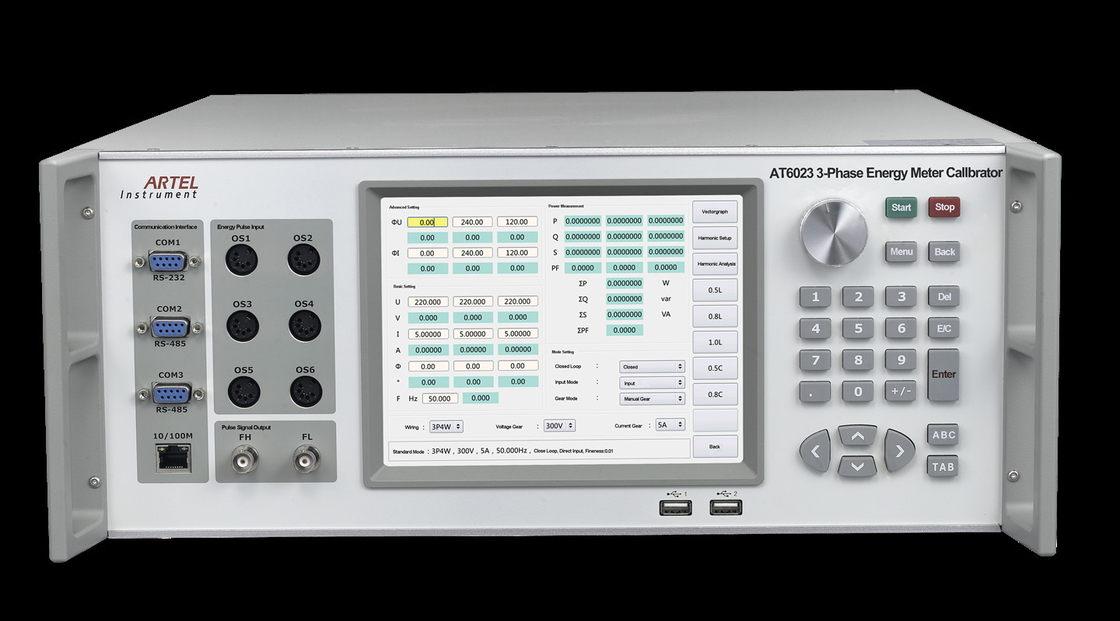

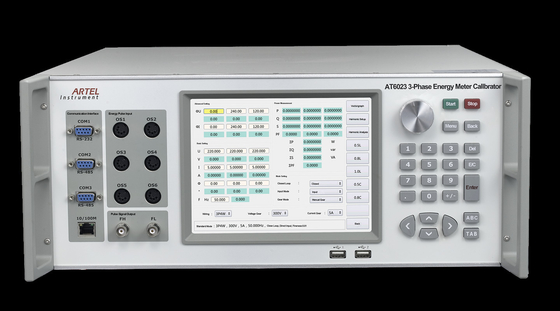

De Meterkalibermeter van de boventonenenergie

De Meterkalibermeter van de boventonenenergie

Profiel

AT6023 is geschikt voor de metingsministeries van voedingbedrijf, nationale metingsinstelling op alle niveaus, en de fabrikant van de energiemeter, enz.

Hoofdfunctie:

Kalibreer al soort enige/in drie stadia elektronische/aanleidinggevende actieve en reactieve energiemeter;

Automatisch of single-step test manueel basisfout, die beginnend, standaardafwijking van enige/in drie stadia energiemeter, sparen user-defined het kalibreren regeling in Autokaliberbepaling kruipen;

De steunvariabelen beïnvloeden tests, zoals: Voltage, frequentie, boventonen, omgekeerde faseopeenvolging, Voltageonevenwicht, enz.

Steun speciale tests in het typeonderzoek van de energiemeter, zoals: fase, impulstrein die, enz. teweegbrengen teweegbrengen.

Steun dlt-645 communicatie protocol, multi-test van multifunctionele meter zoals: de fout van de de vraagaanwijzing, de fout van de de vraagcyclus, de omschakelingsfout van de tijdgroef, energiefout van verschillende tariefperiode, enz.

Met OCXO, kan de dagelijkse fout van energiemeter worden ontdekt;

Output 2de boventonen ~63rd.

Hoofdlijnen:

8“ het scherm van de kleurenaanraking, zet vriendschappelijk om, gemakkelijk te werken;

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT6023 of stand-alone verrichting, PC-controle of handige draadloze eindcontrole steunen;

Communiceer met geteste meters door rs-485;

Bereken automatisch de fout van meter, en de verwante gegevens kunnen door u-Schijf worden gedownload;

Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeren tonen;

Ontdek automatisch, diagnostiseer en alarm voor mislukking.

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Steun het kalibreren door userself.

Type

AT6023C de driefasenkalibermeter van de Energiemeter (50A), Klasse 0.05

AT6023B de driefasenkalibermeter van de Energiemeter (50A), Klasse 0.1

Technische beschrijving

AC Voltageoutput:

Waaier: 100V, 220V, 380V, 660V;

Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier;

Het aanpassen resolutie: 0.01%RG, 0.1%RG, 1%RG, of 10% RG;

Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1);

Vervorming: ≤0.2% (niet capacitieve lading);

Maximum outputlading: 20VA elke fase;

Nauwkeurigheid: 0.05%RG (Klasse 0.05), 0.1%RG (Klasse 0.1);

AC Huidige output:

Waaier: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Het aanpassen resolutie: 0.01%RG, 0.1%RG, 1%RG, of 10% RG;

Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)

Vervorming: ≤0.2% (niet capacitieve lading);

Maximum outputlading: 50VA (50A waaier)

Nauwkeurigheid: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)

Faseoutput

Output het aanpassen waaier: 0°~360°;

Output het aanpassen resolutie: 10°, 1°, 0.1°, of 0.01°;

Resolutie: 0.01°;

Metingsnauwkeurigheid: 0.05°.

De output van de machtsfactor:

Het aanpassen waaier: -1 ~ 0 ~ +1;

Het meten van resolutie: 0.0001;

Metingsnauwkeurigheid: 0.0005

Frequentieoutput

Het aanpassen van waaier: 40Hz ~70Hz;

Output het aanpassen resolutie: 1Hz, 0.1Hz, 0.01Hz, of 0.001Hz;

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.002 Herz.

Het harmonische plaatsen

Harmonische orde: 2de ~63rd

Harmonische omvang: 0~40%

Harmonische hoek: 0°~359.99°

Harmonische vastgestelde fout: 2~31times: ≤±0.1%, 32~63-tijden: ≤±0.2%;

De meting van de energiefout:

De actieve grens van de energie basisfout:

±0.05%RD (Voltage 15V~660V, Huidige 0.02A~60A, PF≥0.5);

±0.1%RD (Voltage 15V~660V, Huidige 0.01A~0.02A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (Voltage 15V~660V, Huidige 0.02A~60A, PF≥0.5);

±0.2%RD (Voltage 15V~660V, Huidige 0.01A~0.02A, PF=1);

De input van de energieimpuls

Inputimpuls: 3 actieve kanalen, 3 reactieve kanalen

Andere parameters:

Voeding: 90-265VAC/DC

Machtsfrequentie: 50Hz~60Hz

Machtsconsumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, Vochtigheid: RH≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (L) × 440mm (W) × 176mm (H)

Gewicht: 25kg
