Profiel

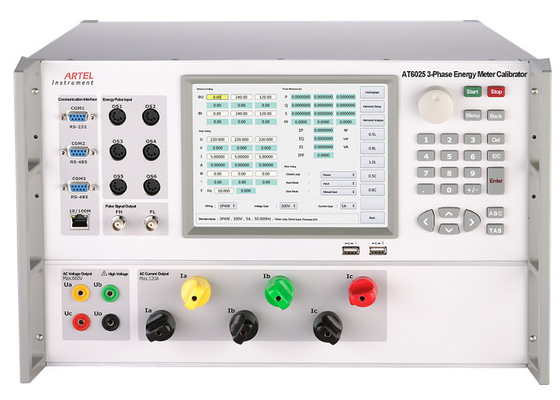

AT6025 is geschikt voor de nationale metingsministeries van voedingbedrijf,

metingsinstelling op alle niveaus, en de fabrikant van de energiemeter, enz.

Hoofdfunctie:

Kalibreer al soort enige/threephase elektronische/aanleidinggevende actieve en reactieve energiemeter;

Automatisch of single-step test manueel basisfout, die beginnend, standaardafwijking van kruipen

kies/threephase energiemeter, sparen user-defined het kalibreren regeling in Autokaliberbepaling uit;

De steunvariabelen beïnvloeden tests, zoals: Voltage, frequentie, boventonen, omgekeerde faseopeenvolging,

Voltageonevenwicht, enz.

Steun speciale tests in het typeonderzoek van de energiemeter, zoals: fase, impulstrein die, enz. teweegbrengen teweegbrengen.

Steun dlt-645 communicatie protocol, het multitesting van multifunctionele meter zoals: de vraagaanwijzing

fout, de fout van de de vraagcyclus, de omschakelingsfout van de tijdgroef, energiefout van verschillende tariefperiode, enz.

Met OCXO, kan de dagelijkse fout van energiemeter worden ontdekt;

Output 2de boventonen ~63rd.

Hoofdlijnen:

8“ het scherm van de kleurenaanraking, zet vriendschappelijk om, gemakkelijk te werken;

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT6025 één van beide stand-alone verrichting steunen,

PC-controle of handige draadloze eindcontrole;

Communiceer met geteste meters door rs-485;

Bereken automatisch de fout van meter, en de verwante gegevens kunnen door u-Schijf worden gedownload;

Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeren tonen;

Ontdek automatisch, diagnostiseer en alarm voor mislukking.

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Steun het kalibreren door userself.

Type

AT6025C de driefasenkalibermeter van de Energiemeter (100A), Klasse 0.05

AT6025B de driefasenkalibermeter van de Energiemeter (100A), Klasse 0.1

Technische Beschrijving

AC Voltageoutput:

Waaier: 100V, 220V, 380V;

Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier;

Het aanpassen resolutie: 0.01%RG, 0.1%RG, 1%RG, of 10% RG;

Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1);

Vervorming: ≤0.2% (niet capacitieve lading);

Maximum outputlading: 20VA elke fase;

Nauwkeurigheid: 0.05%RG (Klasse 0.05), 0.1%RG (Klasse 0.1);

AC Huidige output:

Waaier: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Het aanpassen resolutie: 0.01%RG, 0.1%RG, 1%RG, of 10% RG;

Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)

Vervorming: ≤0.2% (niet capacitieve lading);

Maximum outputlading: 120VA (100A waaier)

Nauwkeurigheid: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)

De actieve/reactieve nauwkeurigheid van de machtsmeting: 0.05%RG;

Faseoutput

Output het aanpassen waaier: 0°~360°;

Output het aanpassen resolutie: 10°, 1°, 0.1°, of 0.01°;

Resolutie: 0.01°;

Metingsnauwkeurigheid: 0.05°.

De output van de machtsfactor:

Het aanpassen waaier: -1 ~ 0 ~ +1;

Het meten van resolutie: 0.0001;

Metingsnauwkeurigheid: 0.0005

Frequentieoutput

Het aanpassen van waaier: 40Hz ~70Hz;

Output het aanpassen resolutie: 1Hz, 0.1Hz, 0.01Hz, of 0.001Hz;

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.002 Herz.

Het harmonische plaatsen

Harmonische orde: 2de ~63rd

Harmonische omvang: 0~40%

Harmonische hoek: 0°~359.99°

Harmonische vastgestelde fout: 2~31times: ≤±0.1%, 32~63-tijden: ≤±0.2%;

De meting van de energiefout:

De actieve grens van de energie basisfout:

±0.05%RD (Voltage 15V~660V, Huidige 0.02A~120A, PF≥0.5);

±0.1%RD (Voltage 15V~660V, Huidige 0.01A~0.02A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (Voltage 15V~660V, Huidige 0.02A~120A, PF≥0.5);

±0.2%RD (Voltage 15V~660V, Huidige 0.01A~0.02A, PF=1);

De input van de energieimpuls

Inputimpuls: 3 actieve kanalen, 3 reactieve kanalen

Andere parameters:

Voeding: 90-265VAC/DC

Machtsfrequentie: 50Hz~60Hz

Machtsconsumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, Vochtigheid: RH≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (L) × 440mm (W) × 266mm (H)

Gewicht: 35kg
