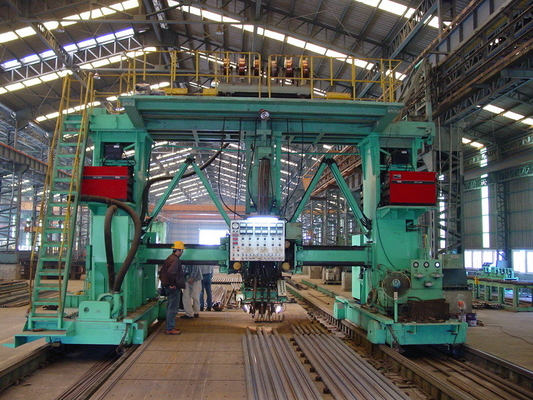

Membraancomité de Productielijn Elektroschakelaars ISO van het ZAAGlassen

Membraancomité de Productielijn Elektroschakelaars ISO van het ZAAGlassen

MATERIAALstructuur

• Dit materiaal is etc. samengesteld uit de machines van het ZAAGlassen (vier reeksen van zich lassentoorts, toorts lateraal het bewegen verticaal en, draad het hangen het voeden, draadkaliberbepaling, stroom recyclingsapparaat, enz.), vier reeksen van lassenkrachtbron, elektrisch controlesysteem (controledoos, werkende dozen, enz.), overdrachtrol, samengeperste lucht.
• Vier reeksen van lassenkrachtbron: Esab
• Draad het voeden, toorts, elektroschakelaars en andere componenten, ingevoerde geadviseerde componenten.
• Tijdens het aaneensmeden, de vier reeksen van onafhankelijke verrichtingsknoop, regelbare knop (met inbegrip van de verordening van lassen, het plaatsen mobiele cilinder, enz.) en geregelde digitaal. vertoning en wijzerplaat de plaat zou in één doos moeten zijn. Het lassenprocédé kan hand of geprogrammeerd zijn.

MEMORANDUM

Gebruikend vier Ondergedompeld booglassenprocédé om buizen en vlak staal te lassen in een enige of zelfs buisgroep, en 2000 × 4 aan te passen de bestaande machine om de capaciteit van het membraanlassen in de winkel te verhogen.

1. Pijp buiten diameter: φ22 ~ φ114.3mm
2. De dikte van de pijpmuur: 3.2 ~ 10mm
3. Vlakke barbreedte: 8 ~ 120mm
4. Vlakke bardikte: 3 ~ 10mm
5. Lengte van pijppaneel: 20m
6. Maximumbreedte van pijppaneel: 2000mm
7. Materiaal van pijp en vlakke bar: koolstofstaal of legeringsstaal

TECHNISCHE PARAMETERS

1. Hoogte van rol: 850mm
2. De diameter van de lassendraad: φ1.2 ~ φ2mm,
3. Lassendraad het voeden snelheid: 1 ~ 10m/min
4. de spoel van de lassendraad: 4pcs, 150 ~ 200kg/pc
5. het voeden snelheid: 0.5 regelbare ~ 2.0m/min
6. Samengeperste lucht: 5-6bar
7. Toorts: twee PCs in 2 groeperen zich en 2welding-verlaten de toortsen en 2 in rechterkant. Elke groep kan van centrum tot linker/juiste tot 800mm leiden. De afstand van 2 toortsen in elke groep is 30mm. De hoek van toortsen en pijp is 90°.

8.The de slag van de toorts in verticaal is 100mm, is de extra verfijningsslag met de hand 40mm. Het is geschikt voor het lassen verschillende grootte van pijppanelen.

ANDERE VEREISTEN

• Het voeden structuur: het voeden de snelheid is synchroon met lassensnelheid, die 0.5 regelbare ~ 2.0m/min is. De as kan een verscheidenheid van rol in de bovengenoemde specificatiesbuis met pneumatisch het vastklemmen apparaat worden gepast.
• Twee reeksen zij het vastklemmen mechanismen: door het Centrum aan de zijbeweging is ongeveer 0 ~ 800mm, dezelfde beweging zoals links/de juiste achterwielen van de rolzetel .the met pneumatische apparaten, de speld die aan de overvoltagerol wordt aangepast van de bovengenoemde specificatiesbuis, het achtergedeelte van zij het vastklemmen rol de zijkromming kunnen kalibreren, de beweging van de zij het vastklemmen rol met cilinder, de verfijning waarvan met manueel.
• Het werkstuk kan in de hoek zijn.
• LUF recyclingsapparaat: elke groepstoorts zou met stroom recyclingsapparaat, de vultrechter van het stroompoeder met het drogen stroom moeten worden uitgerust, die in de delen die wordt genomen, inhalatie in de buis moeten worden gelast van de lassenstroom na het lassen zoals recyclerend. de zuiging van de machine van de poederzuiging moeten zou volstaan, zou de stroombuis voldoende capaciteit moeten hebben om het normale lassen te verzekeren. welke een het verwarmen apparaat zou moeten worden begeleid en het eenvormige verwarmen, is de temperatuurcontrole die automatisch, temperatuur verwarmen tussen 0 ~ 200 ℃.
• Draad-bijgewoonde instellingen: de hulpsnelheid van het draadvoer is grotere 3 keer dan het voeden snelheid.
• Lassensnelheid: de lassensnelheid en het lassen in lassen kunnen faciliteit aangepaste waaier 0.5 ~ 2.0m/min, elke lassenmachine met snelheidsmeter of een digitale vertoning zijn.
