De Testmateriaal in drie stadia van de Machtsmeter

De Testmateriaal in drie stadia van de Machtsmeter

Profiel

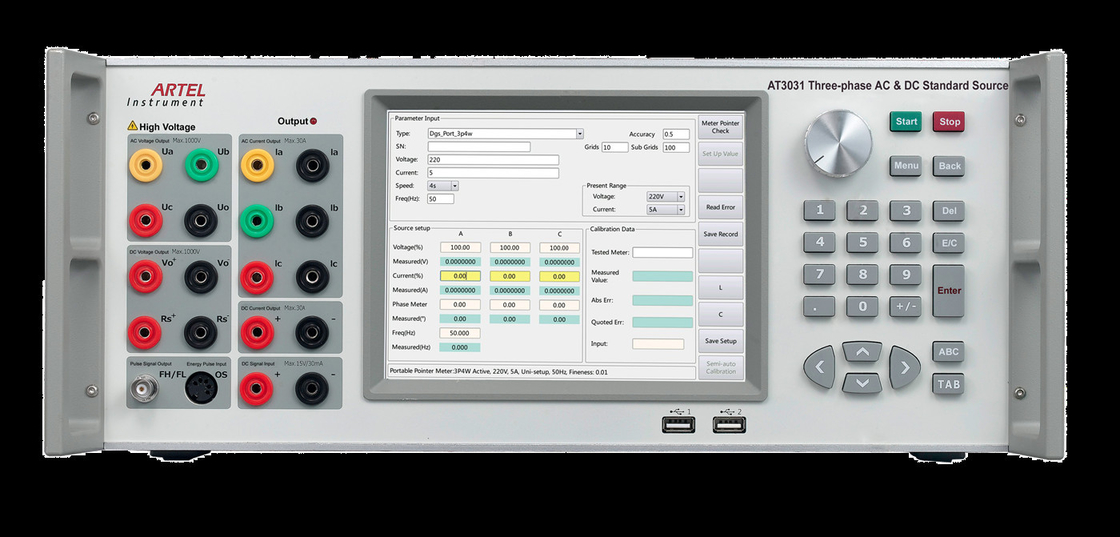

AT3031 is geschikt voor het metingsministerie van onderzoeksinstelling, het bedrijf van het machtsnet,

spoorweg en nationale metingsinstelling op alle niveaus, en test, productie, kaliberbepaling in meter

vervaardiging.

Hoofdfunctie

Steun diverse tests met inbegrip van het wijzen van op meter, digitale meter, energiemeter, enz.

Output 2de boventonen ~63rd;

Hoofdlijnen:

Hoge stabiliteit, lage golfvormvervorming;

het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken;

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT3031 één van beide stand-alone verrichting steunen,

PC-controle of handige draadloze eindcontrole;

Communiceer met geteste meter door RS485;

Pas en ontwikkel automatisch het aanpassing en kaliberbepalingssysteem aan;

Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeren tonen;

Ontdek automatisch, diagnostiseer en alarm voor mislukking.

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Steun het kalibreren door userself.

Type

AT3031C threephase AC, de standaardbron van gelijkstroom, klasse 0.05

AT3031B threephase AC, de standaardbron van gelijkstroom, klasse 0.1

Technische beschrijving

AC voltageoutput

AC grote voltageoutput

Waaier: (Fase A) 30V, 100V, 300V, 660V, 1000V;

(Fase B, C) 30V, 100V, 300V, 660V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna; Faseer A 1000V: (0~100) %RG;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1);

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase (weerstand biedende lading);

Nauwkeurigheid: 0.05%RG (0.05 klasse), 0.1%RG (klasse 0.1);

AC kleine voltageoutput

Waaier: faseer A: 75mV, 300mV, 750mV, 3V, 7.5V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1);

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: ≥ 25mA

Nauwkeurigheid: 0.1%RG (klasse 0.1);

AC huidige output

Waaier: faseer A: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Fase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1);

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase (weerstand biedende lading);

Metingsnauwkeurigheid: 200mA en boven waaiers: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1);

50mA en onder waaiers: 0.1%RG (Klasse 0.1);

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min (klasse 0.5), 0.02%/2min (klasse 0.1);

De actieve, reactieve nauwkeurigheid van de machtsmeting: 0.05%RG (klasse 0.5), 0.1%RG (klasse 0.1);

De output van de fasehoek

De waaier van de outputaanpassing: 0°~360°;

De resolutie van de outputaanpassing: 10°, 1°, 0.1°, of 0.01°.

Resolutie: 0.01°;

Nauwkeurigheid: 0.05°.

De output van de machtsfactor

Aanpassingswaaier: -1 ~ 0 ~ +1;

Metingsresolutie: 0.0001;

Nauwkeurigheid: 0.0005;

Frequentieoutput

Aanpassingswaaier: 40Hz ~70Hz;

De resolutie van de outputaanpassing: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz voor optie;

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.001 Herz;

Harmonische opstelling

Harmonische orde: 2de ~63rd;

Harmonische omvang: 0~40%;

Harmonische hoek: 0°~359.99°;

Harmonische opstellingsfout: 2de ~31st: ≤±0.1%; 32ste ~63rd≤±0.2%;

Gelijkstroom-voltageoutput

Waaier (4 lijnen): 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;

Aanpassingswaaier: (0~120) %RG; 1000V: (0~110) %RG;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabiliteit: 0.005%/1min (klasse 0.05), 0.01%/1min (klasse 0.1);

Rimpelingsomvang: ≤1%RG (niet Capacitieve lading);

Outputlading: 20V en boven waaiers: ≥10mA; 5V en onder waaiers: ≥25mA;

Nauwkeurigheid: 0.05%RG (klasse 0.05), 0.1%RG (klasse 0.1);

De huidige output van gelijkstroom

Waaier: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Aanpassingswaaier: (0~120) %RG;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1)

Rimpelingsomvang: ≤1%RG;

Outputlading: 25A: 25VA, ander gamma ≥ 2V; 300mA en onder waaiers ≥25V;

Nauwkeurigheid: 10mA en boven waaiers: 0.05%RG (klasse 0.05), 0.1%RG (klasse 0.1);

1mA, 3mA waaier: 0.1%RG;

De meting van de energiefout

De actieve grens van de energie basisfout:

±0.05%RD (voltage 15V~660V, huidige 0.05A~36A, PF≥0.5);

±0.1%RD (voltage 15V~660V, huidige 0.02A~0.05A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (voltage 15V~660V, huidige 0.05A~36A, PF≥0.5);

±0.2%RD (voltage 15V~660V, huidige 0.02A~0.05A, PF=1);

Algemene parameters

Voeding: 90~265VAC/DC

Frequentie: 50Hz~60Hz

Consumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, verwant humidity≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (l) × 440mm (w) × 176mm (h)

Gewicht: 28Kg
