Profiel

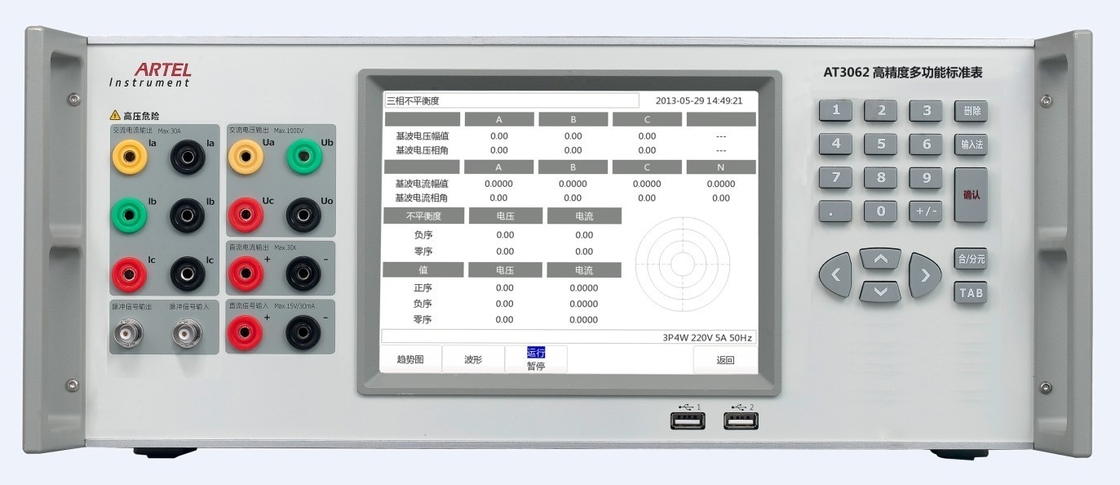

AT3062 kan als standaardmeter worden gebruikt om elektrische meter en energiemeter te testen, en kan ook meten

allerlei AC elektrische hoeveelheid, en kunnen ook in metingscentrum van machtsnet worden toegepast

bedrijven, voedingbedrijven, krachtcentrales, nationale metingsinstellingen, kwaliteit

controleafdelingen, onderzoeksinstellingen, universiteiten, industriële en mijnbouwondernemingen, fabrikanten

van energie en elektrische meters, enz.

Hoofdfuncties:

AT3062 kan als standaardmeter worden gebruikt om elektrische meter en energiemeter te testen, en kan ook allerlei AC elektrische hoeveelheid meten;

Meet fouten van enige/in drie stadia actieve en reactieve energiemeter, en standaardafwijking schattend waarde;

Meet etc. Voltage, Huidige, Actieve macht, Reactieve macht, Duidelijke macht, Fasehoek, Machtsfactor, frequentie;

Meet vervorming van Voltage en Huidige golf, 2de boventonen ~127th en inter-boventoneninhoud, en vertonings harmonische grafiek en golfvormen;

Meet machtsstabiliteit;

Echt - phasordiagram van de tijdvertoning, gemakkelijk om bedrading te analyseren.

Hoofdlijnen:

het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken;

Schakel automatisch op alle Voltage en Huidig gamma, en geen behoefte over om bedrading tijdens meting te veranderen.

Hoge het meten resolutie, Voltage en Huidige resolutiemeerdere aan 2×10-5, faseresolutie 0.001°, frequentieresolutie 0.01Hz;

De reactieve machtsmeting omvat 3P4W ware reactieve reactief, 3P3W ware reactief, 3 elementen 90°artificial, 2 reactieve elementen 90°artificial, 2 elementen 60°artificial reactieve enz., die geschikt is om reactieve machtsmeter en reactieve energiemeter in divers het meten principe te testen;

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT3062 of stand-alone verrichting, PC-controle of handige draadloze eindcontrole steunen;

Ontdek automatisch, diagnostiseer en alarm voor mislukking.

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Impuls van de output kunnen de standaardenergie, en de impulsconstante manueel worden geplaatst;

Steun het kalibreren door userself

Type

AT3062C hoge Nauwkeurigheids Multifunctionele Standaardmeter, Klasse 0.05

AT3062B hoge Nauwkeurigheids Multifunctionele Standaardmeter, Klasse 0.1

Technische Beschrijving

AC Voltagemeting

Waaier: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V schakel automatisch;

Stabiliteit: ≤100ppm/year;

Metingsnauwkeurigheid: 0.05%RG;

AC Huidige Meting

Waaier: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A schakel automatisch;

Stabiliteit: ≤100ppm/year;

Metingsnauwkeurigheid: 0.05%RG;

Machtsmeting

De actieve/reactieve nauwkeurigheid van de machtsmeting: 0.05%RG;

De meting van de fasehoek

Het meten van waaier: 0°~360°;

Resolutie: 0.001°;

Metingsnauwkeurigheid: 0.05°.

Frequentiemeting

Het meten van waaier: 40Hz ~70Hz;

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.002 Herz.

Harmonisch Voltage

Harmonische orde: 2de ~127th

Harmonische omvang: 0~100%

Harmonische nauwkeurigheid: wanneer Uh≥1%Un, 5% Uh; wanneer Uh<1>

Harmonische Stroom

Harmonische orde: 2de ~127th

Harmonische omvang: 0~100%

Harmonische nauwkeurigheid: wanneer Uh≥3%Un, 5% Uh; wanneer Uh<3>

De meting van de energiefout:

De actieve grens van de energie basisfout:

±0.05%RD (Voltage 15V~660V, Huidige 0.05A~120A, PF≥0.5);

±0.1%RD (Voltage 15V~660V, Huidige 0.02A~0.05A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (Voltage 15V~660V, Huidige 0.05A~120A, PF≥0.5);

±0.2%RD (Voltage 15V~660V, Huidige 0.02A~0.05A, PF=1);

Energieimpuls

De output van de energieimpuls:

Impuls constante plaatsende waaier: (1~599999999) r/kWh (r/kvarh);

Max. outputfrequentie: 10KHZ

Ingevoerde energieimpuls:

Impuls constante plaatsende waaier: (1~599999999) r/kWh (r/kvarh);

De plaatsende waaier van de kaliberbepalingsimpuls: 1~999999;

Max. inputfrequentie: 10KHZ

Andere parameters:

Voeding: 90-265VAC/DC

Machtsfrequentie: 50Hz~60Hz

Machtsconsumptie: 100VA

Milieuvoorwaarde: 20℃~30℃, Vochtigheid: RH≤85%

Opslagmilieu: -20℃~50℃

Grootte: 400mm (L) × 440mm (W) × 176mm (H)

Gewicht: 15kg
