LCD AC/van gelijkstroom het Draagbare Materiaal van de Metertest, de Metingsinstrumenten van de Machtskwaliteit

LCD AC/van gelijkstroom het Draagbare Materiaal van de Metertest, de Metingsinstrumenten van de Machtskwaliteit

Profiel

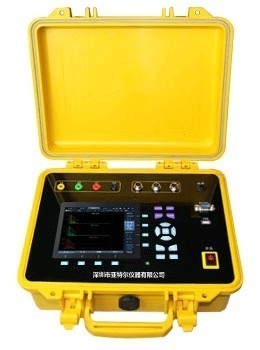

AT8011 is geschikt voor voedingbedrijf, de afdeling van de Netverrichting en industrieel en mijnbouw

onderneming om machtskwaliteit te meten en te analyseren.

Mianfunctie

Met diverse verrichtingsinterfaces, kan AT8011 3P3W meten en 3P4W Voltage, Stroom, Frequentie, Fasehoek, Machtsfactor, Actieve macht, Reactieve macht, Duidelijke macht.

Echt - de tijdmaatregel en analyseert boventonen, en de 2de ~63rd de boventoneninhoud en vervorming kunnen ook worden gemeten;

Toon echt - tijdgolfvorm van elke fase;

Echte vertoning - kan het tijd vectordiagram, gemakkelijk om bedrading op plaats te controleren, automatisch bedrading identificeren;

Meet diverse machtskwaliteit phenomenons, registreer en analyseer de gebeurtenissen van de machtskwaliteit.

Hoofdlijnen

5.6 de ' duim, 640×480-dot-matrix LCD, toont de verrichtingswenk en de gemeten gegevens;

De grote batterij van capaciteitsli, de ononderbroken werktijd meer dan 7 uren;

Standaardcei 61000-4-30;

Echt - van het tijdmaatregel en verslag fundamentele elektrische parameters, boventoon, trilling, Voltage/Huidig onevenwicht

de verhouding, zwelt etc./dompelt, over voltage, onder voltage, piekvoltage onder;

Vastgestelde diverse teweegbrengende voorwaarden om mislukkingsgolven en gebeurtenissen te registreren;

Zelfbeschermingsfunctie, veilig en betrouwbaar;

Het gewicht van machine is minder dan 5Kg, compact en lichtgewicht, gemakkelijk te dragen;

Steun het kalibreren door userself.

Technische beschrijving

Voltagemeting

Kanalen: 4 (3 fasen + Neutraal, AC/DC)

Nominaal voltage: AC 50-380Vrms

Maximum metende waaier: 500Vrms

Frequentiegebied: 42.5Hz-69Hz

Inputimpedantie: 1.5MΩ/5pF

Maximum machtsconsumptie: ≤0.035VA/phase (230V)

Overbelastingscapaciteit: 1kVAC onophoudelijk, 5kV/1s niet onophoudelijk

Isolatiesterkte: 2.5kVAC, 50Hz/1min

Huidige meting

Kanalen: 4 (met inbegrip van 1 Huidige input van de kanaallekkage)

Ingangsstroom: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Maximum machtsconsumptie: ≤0.01VA/phase

Isolatiesterkte: 2.5kVAC, 50Hz/1min

Bemonsteringssysteem

Bemonsteringsresolutie: 4096 digits/10-cyclus (50Hz), 4096 digits/12-cyclus (60Hz), 24 cijfersa/d schakelaar,

welke met iec61000-4-30 standaardklasse A in overeenstemming zijn

Nauwkeurigheid

Input-output

Ver ingevoerd signaal: 2 kanalen droog contact (overweeg verscheidene facultatieve modules,)

Human-computer interface

Het vertoningsscherm: 5.7inch-het aanrakingsscherm, resolutie 640×480, 65535 kleuren

Verrichtingswijze: het scherm/de muis van de aanslagaanraking

De vertoning verfrist zich:　1s

Zeer belangrijke reactie: neen meer dan 0.5s

Taal: Chinees/het Engels

Gegevensopslag

De capaciteit van de gegevensopslag: 32G

(Facultatieve) tijd plaatsende wijze: GPS-tijdsignaal

Hulpvoeding

Batterij: ononderbroken werkend niet minder dan 2 uren met volledige last, interne batterij

AC het voltage van de adapterinput: 85VAC~265VAC, 50/60Hz of 110VDC-370VDC

AC het voltage van de adapteroutput: 15VDC/1.5A

Communicatie haven

USB: 1 kanaal, norm 2.0

Ethernet: 10M/100M

Andere parameter

Gewicht: 5kg
