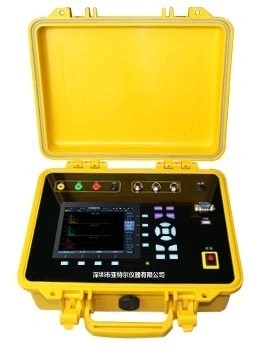

De Testmateriaal in drie stadia van de Machts Draagbaar Meter voor Elektriciteit & Supervisieafdeling

De Testmateriaal in drie stadia van de Machts Draagbaar Meter voor Elektriciteit & Supervisieafdeling

Profiel

AT6012 is geschikt voor het beheer van het voedingbedrijf, energie het meten, de elektriciteit en

supervisieafdeling, technische supervisieafdeling, enz.

Hoofdfunctie

Met diverse verrichtingsinterfaces, kan AT6012 het voltage, stroom, frequentie, fase, macht meten

factor, actieve macht, reactieve macht, duidelijke macht van 3P4W en 3P3W;

Meting en analyse in real time van de boventoon, meting van 2nd~63ste harmonische omvang

en de vervorming is beschikbaar;

De golfvorm van de vertonings echt-meting van elke fase;

Kalibreer meter van de enige fase de actieve energie, 3P3W actieve energiemeter, 3P4W actieve energiemeter,

meter van de enige fase de reactieve energie, 3P3W reactieve energiemeter, 3P4W reactieve energiemeter;

De vectorgrafiek kan in echt worden getoond - tijd, gemakkelijk aan steekproeflijn, en de automatische erkent meter

bedradingsfunctie. Kan 3P4W bedrading en 3P3W bedradingssysteem van de eenheden identificeren door transformator of leiden

de meting, meldt de resultaten en biedt de factor van de energiecorrectie aan.

Hoofdlijnen:

5.6 de matrijs van de duim640×480 punt LCD, de wenk van de vertoningenverrichting en gemeten gegevens;

De grote batterij van het capaciteitslithium, ononderbroken werktijd meer dan 2 uren;

Norm iec61000-4-30;

Echt - de tijdmaatregel en registreert de fundamentele elektrische parameters, boventonen, onevenwichtsverhouding van

voltage/huidig, piekvoltage;

De golven en de gebeurtenissen van de opnamemislukking door diverse teweegbrengende voorwaarden;

Zelfbeschermingsfuncties, veilig en betrouwbaar;

Het gewicht van de belangrijkste eenheid is minder dan 3Kg, compact en lichtgewicht, gemakkelijk te dragen;

Steun het kalibreren door userself.

Technische beschrijving

Voltagemeting

Directe metingsgrens: 57.7V, 100V, 220V, 380V, 600V;

Geschat inputvoltage (driefasen): AC 50-750Vrms;

Maximuminputvoltage: 1000Vrms

Frequentiegebied: 42.5-69Hz;

Nauwkeurigheid: 0.05%RG;

Overbelastingscapaciteit: 1kVAC ononderbroken, onderbreken 5kV/1s;

Diëlektrische sterkte: 2.5kVAC, 50Hz/1min

AC huidige meting

Directe metingsgrens: 0.2, 1A, 5A, 10A;

Metingswaaier: range× (0-120) %;

Nauwkeurigheid: 0.05%RG;

Huidige (facultatieve) klem: 100A, 200A, 500A, 1000A;

De huidige nauwkeurigheid van de klemmeting: 0.2%RG

Machtsmeting

De actieve nauwkeurigheid van de machtsmeting: cosФ≥0.5, <±0.05%RG;

De reactieve nauwkeurigheid van de machtsmeting: sinФ≥0.5, <±0.1%RG;

Huidige de metingsnauwkeurigheid van de klem actieve macht: cosФ≥0.5, <±0.2%RG;

Huidige de metingsnauwkeurigheid van de klem reactieve macht: sinФ≥0.5, <±0.5%RG

Frequentiemeting

Waaier: 40-70Hz;

Nauwkeurigheid: ±0.002Hz;

De meting van de fasehoek

Waaier: 0.00°-359.99°;

Nauwkeurigheid: ±0.05°;

Harmonische meting

Harmonische orde: 2de ~63rd;

Energiemeting

De actieve nauwkeurigheid van de Energiemeting: cosФ≥0.5, <±0.1%RG;

De reactieve nauwkeurigheid van de Energiemeting: sinФ≥0.5, <±0.2%RG;

Huidige de metingsnauwkeurigheid van de klem actieve Energie: cosФ≥0.5, <±0.2%RG;

Huidige de metingsnauwkeurigheid van de klem reactieve Energie: sinФ≥0.5, <±0.5%RG;

De input van de energieimpuls

Van de impuls de constante (r/kWh) opstelling waaier van de gekalibreerde meter: 1~9999999999;

De opstellingswaaier van kalibreert impuls: 1~9999999999;

Ontvang de max. impulsfrequentie: 50KHz;

Waaier van de impuls de constante opstelling: 3.6×107;

De output van de energieimpuls

Van de de impuls de constante (r/kWh) opstelling van de energiewaaier output: 1~9999999999;

De maximumfrequentie van de impulsoutput: 72KHz;

Algemene parameters:

Voeding: AC 220V±10% of 100V±10%;

Consumptie: <15w>

Milieuvoorwaarde: -5℃~55℃;

Vochtigheid: RH≤85%;

Grootte: 400mm (L) × 250mm (W) × 150mm (H)

Gewicht: 3kg
