Van het de Testmateriaal van de hoogspanningsmeter de Standaardbron voor de Analyse van de Machtskwaliteit

Van het de Testmateriaal van de hoogspanningsmeter de Standaardbron voor de Analysator van de Machtskwaliteit

Profiel

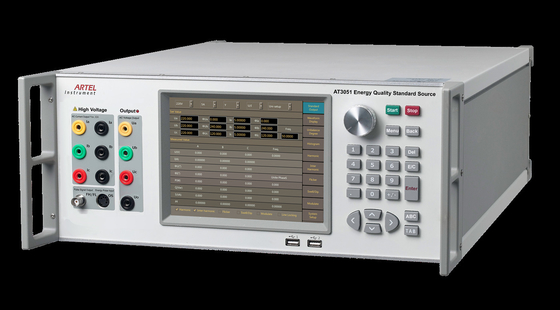

AT3051 is geschikt voor het metingsministerie van onderzoeksinstelling, het bedrijf van het machtsnet,

spoorweg, grote industriële en mijnbouwonderneming en nationale metingsinstelling op alle niveaus.

Hoofdfunctie

Aanbiedingssinus van standaard bronniveau of diverse vervormingssignalen;

Steun het kwalitatieve en kwantitatieve kalibreren van diverse analysatoren van de machtskwaliteit, voltagemonitor,

flickermeter, het registreertoestel van de machtskwaliteit.

Output 2de boventonen ~63rd.

Hoofdlijnen

het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken.

Keur geavanceerde DSP-gegevens goed - de verwerkingstechnologie, kan diverse onregelmatige golfvormen, zoals samenstellen

de boventonen, inter-boventonen, trilling, zwelt, dompelt, enz. onder

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT3051 één van beide stand-alone verrichting steunen,

PC-controle of handige draadloze eindcontrole;

Communiceer met geteste meter door rs-232/485 en Ethernet;

Bereken automatisch de fout van meter en omvormer, en de verwante gegevens kunnen door worden gedownload

U-schijf;

Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeren tonen;

Ontdek automatisch, diagnostiseer en alarm voor mislukking;

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Steun het kalibreren door userself.

Technische beschrijving

AC voltageoutput

Waaier: 50V, 100V, 220V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsgraad: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.01%/2min;

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase;

Nauwkeurigheid: 0.05%RG;

AC huidige output

Waaier: 1A, 2A, 5A, 10A;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, of 10%RG;

Stabiliteit: 0.01%/2min;

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase

Metingsnauwkeurigheid: 0.05%RG;

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min;

Actieve macht en de reactieve nauwkeurigheid van de machtsmeting: 0.05%RG;

De output van de fasehoek

De waaier van de outputaanpassing: 0°~360°;

De resolutie van de outputaanpassing: 10°, 1°, 0.1°, of 0.01°.

Resolutie: 0.01°;

Nauwkeurigheid: 0.05°.

De output van de machtsfactor

Aanpassingswaaier: -1.0000 ~ 0.0000 ~ +1.0000;

Metingsresolutie: 0.0001;

Nauwkeurigheid: 0.0005;

Fundamentele frequentieoutput

Aanpassingswaaier: 40Hz ~70Hz;

De resolutie van de outputaanpassing: 1Hz, 0.1Hz, 0.01Hz, of 0.001Hz.

Min resolutie: 0.001Hz;

Nauwkeurigheid: 0.002 Herz.

Threephase voltage/huidige symmetrie en de symmetrie van de fasehoek

Voltage/huidige symmetrie: ≤0.1%;

Fasesymmetrie: 0.05°;

Het harmonische plaatsen

Harmonische orde: 2de ~63rd;

Harmonische inhoud: 0~40%;

Harmonische fasehoek: 0°~359.99°;

De harmonische resolutie van de faseopstelling: 0.01°;

Harmonische voltagenauwkeurigheid: wanneer Uh≥1%Un, 2% Uh; wanneer Uh<1>

Harmonische huidige nauwkeurigheid: wanneer Uh≥1%Un, 2% Uh; wanneer Uh<1>

Inter-boventonen het plaatsen

Frequentiegebied: 16Hz~9kHz;

Frequentienauwkeurigheid: 0.05%;

De opstellingsresolutie van de inter-boventonenfrequentie: 0.1Hz;

Inter-boventoneninhoud: 0~30%;

De nauwkeurigheid van de inter-boventonenomvang: 5%;

De waarde van de outputtrilling (Pst)

Opstellingswaaier: Opstelling ±30% (60% ΔV/V) van voltage of stroom binnen de waaier;

De nauwkeurigheid van de Pstaanwijzing (220V~240V of 115V~125V): 1%;

Golfvorm: vierkante golf, rechthoekige golf of sinusgolf;

Plichtsverhouding (wanneer de golf) rechthoekig is: 0.01 % ~ 99.99 %;

Modulatiefrequentiegebied: 0.0008Hz ~ 40Hz;

Zwel/Onderdompeling

Trigger-inputvertraging (beginvertraging): 0~60s;

Zwel/onderdompelingsduur (ga) verder: 1ms~60s;

Maximumomvangonderdompelingen (plotselinge veranderingen in): 0%;

De maximumomvang zwelt (plotselinge veranderingen in): 140%;

Periode van helling in helling uit: 0.1ms ~30s;

De vertraging van de trekkeroutput: 0~60s;

De meting van de energiefout

Actieve energienauwkeurigheid: 0.05%RD (PF≥0.5);

Reactieve energienauwkeurigheid: 0.1%RD (PF≥0.5);

Algemene parameters

Voeding: 90~265VAC, 110VDC~370VDC

Frequentie: 50Hz~60Hz

Consumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, verwant humidity≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (l) × 440mm (w) × 176mm (h)

Gewicht: 28Kg
