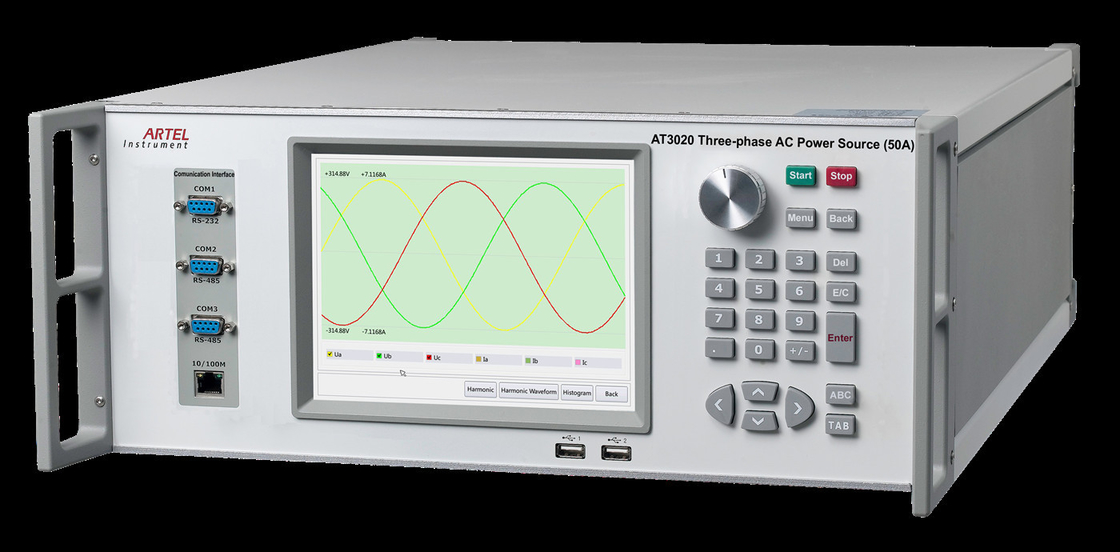

50A PC/de Draadloze AC 3 Meting van de Fasemacht voor Statische Elektriciteit, EMC

50A PC/de Draadloze AC 3 Meting van de Fasemacht voor Statische Elektriciteit, EMC

Profiel:

AT3020 is geschikt voor de metingsministeries van onderzoeksinstelling, het bedrijf van het machtsnet en

spoorweg, nationale metingsinstelling op alle niveaus, en de test, de productie en de inspectie van meter

fabrikant.

Hoofdfunctie:

Gebruikt voor diverse tests van analoge en digitale AC Voltagemeter en Huidige meter, kies/threephase uit

actieve en reactieve machtsmeter, de meter van de Fasehoek, de Enige/threephase meter van de machtsfactor, frequentie

de meter, en de synchroon-meter, kiezen/threephase actieve en reactieve machtsmeter uit;

Output 2de boventonen ~63rd;

Hoofdlijnen:

Modulair ontwerp, sterke anti – de interferentiecapaciteit, AT3020 kan voor interferentietest van statisch worden gebruikt

elektriciteit, EMC etc.

Hoge stabiliteit, lage golfvormvervorming;

het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken.

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT3020 één van beide stand-alone verrichting steunen,

PC-controle of handige draadloze eindcontrole.

Communiceer met geteste meter door RS485;

Pas auto-Kaliberbepaling en inspectiesysteem van meters aan;

Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeren tonen;

Online ver bijwerkend, bereik gemakkelijk softwareupdate;

Steun het kalibreren door userself.

Type:

AT3020C driefasenWisselstroombron (50A), Klasse 0.05

AT3020B driefasenWisselstroombron (50A), Klasse 0.1

Technische Beschrijving

AC Voltageoutput

Waaier: 100V, 220V, 380V, 660V;

Aanpassingswaaier: (0~120) %RG; RG verwijst naar waaier, zo ook hierna;

Pas resolutie aan: 0.01%RG, 0.1%RG, 1%RG, of 10% RG;

Stabiliteit: 0.005%/1min (Klasse 0.05), 0.01%/1min (Klasse 0.1)

Vervorming: ≤0.1% (niet capacitieve lading);

Maximum outputlading: 25V /phase (weerstandslading);

Metingsnauwkeurigheid: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)

AC Huidige output:

Waaier: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Het aanpassen waaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Het aanpassen resolutie: 0.01%RG, 0.1%RG, 1%RG, of 10% RG;

Stabiliteit: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)

Vervorming: ≤0.2% (niet capacitieve lading);

Maximum outputlading: 50VA (50A waaier)

Metingsnauwkeurigheid: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min (Klasse 0.05), 0.02%/2min (Klasse 0.1)

De actieve/reactieve nauwkeurigheid van de machtsmeting: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1)

Faseoutput

Output het aanpassen waaier: 0°~360°;

Output het aanpassen resolutie: 10°, 1°, 0.1°, of 0.01°;

Resolutie: 0.01°;

De output van de machtsfactor:

Het aanpassen waaier: -1 ~ 0 ~ +1;

Het meten van resolutie: 0.0001;

Metingsnauwkeurigheid: 0.0005

Frequentieoutput

Het aanpassen van waaier: 40Hz ~70Hz;

Output het aanpassen resolutie: 1Hz, 0.1Hz, 0.01Hz, of 0.001Hz;

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.001 Herz.

Het harmonische plaatsen

Harmonische orde: 2de ~63rd

Harmonische omvang: 0~40%

Harmonische hoek: 0°~359.99°

Harmonische vastgestelde fout: 2de ~31st: ≤±0.1%, 32ste ~63rd: ≤±0.2%;

De meting van de energiefout:

De actieve grens van de energie basisfout:

±0.05%RD (Voltage 15V~660V, Huidige 0.02A~60A, PF≥0.5);

±0.1%RD (Voltage 15V~660V, Huidige 0.01A~0.02A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (Voltage 15V~660V, Huidige 0.02A~60A, PF≥0.5);

±0.2%RD (Voltage 15V~660V, Huidige 0.01A~0.02A, PF=1);

Andere parameters:

Voeding: 90-265VAC/DC

Machtsfrequentie: 50Hz~60Hz

Machtsconsumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, Vochtigheid: RH≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (L) × 440mm (W) × 176mm (H)

Gewicht: 28kg
